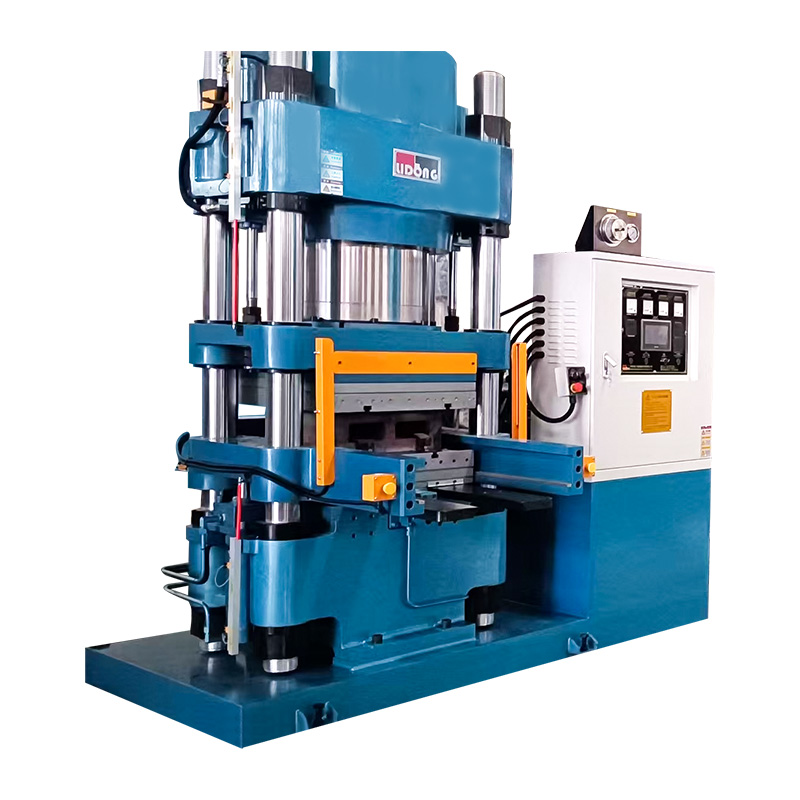

Machine de formage de pré-pressage

Les poches d’air font partie des défauts les plus dommageables pouvant exister dans une plaquette de frein. Invisibles depuis la surface mais profondément conséquents aux performances, ces vides internes représentent des discontinuités dans la structure du matériau de friction qui agissent comme des points de concentration de contraintes sous les charges de compression et thermiques répétées du service de freinage. Une plaquette de frein contenant des poches d'air connaîtra une initiation accélérée de fissures à partir de ces points faibles, une usure inégale à mesure que les vides s'effondrent progressivement sous la charge et un délaminage potentiellement catastrophique lors d'événements de freinage à haute énergie. Le machine de formage de prépressage est un équipement de fabrication spécialement conçu pour éliminer les poches d'air avant qu'elles ne puissent s'incruster dans la structure durcie finale, ce qui en fait un élément de qualité essentiel dans tout processus de production de plaquettes de frein haute performance.

La cause première de la formation de poches d’air lors de la fabrication des plaquettes de frein réside dans la nature du matériau de friction lui-même. Un composé typique pour plaquettes de frein est un mélange sec de nombreux composants renforçant des fibres, des poudres métalliques, des particules de céramique, des lubrifiants et un liant de résine thermodurcissable sous forme de poudre ou de granulés. Lorsque ce mélange lâche est chargé dans une cavité de moule, il contient une très forte proportion de vides interparticulaires remplis d'air. Dans un processus incontrôlé, cet air doit s'échapper pendant l'étape de durcissement par pressage à chaud, mais à ce stade, l'augmentation de la température a réduit la viscosité de la résine et initié la réticulation, ce qui rend de plus en plus difficile la migration de l'air emprisonné vers le système de ventilation du moule avant que le matériau ne se solidifie autour de lui. La machine de formage par prépressage résout ce problème à la source en appliquant une pression hydraulique contrôlée au composé à température ambiante avant que tout ramollissement ou durcissement de la résine ne commence, créant les conditions d'une expulsion complète et systématique de l'air de la structure du matériau.

La physique de l'expulsion de l'air sous pression contrôlée

Le mécanisme par lequel une machine de formage par pré-pressage expulse l'air d'une charge composée de matériau de friction implique un équilibre minutieux entre la vitesse de pressage, la pression appliquée et la capacité de ventilation du moule. Lorsque le plateau de presse commence à se fermer sur le composé chargé dans le moule, la pression initiale amène les particules libres à se réorganiser et à se tasser plus densément. À mesure que le compactage progresse et que le contact entre les particules augmente, l'air restant est forcé dans un réseau de voies de plus en plus étroites entre les contacts des particules. Pour que cet air s'échappe plutôt que d'être emprisonné, deux conditions doivent être remplies simultanément : la vitesse de pressage doit être suffisamment lente pour que l'air puisse migrer à travers les voies interparticulaires rétrécies plus rapidement que les voies ne se ferment sous l'avancée de la pression, et le système de ventilation du moule doit fournir une zone ouverte et une capacité de débit suffisantes pour accueillir le volume d'air expulsé.

Une machine de formage de pré-pressage conçue pour une élimination efficace de l'air utilise un contrôle programmable de la vitesse de pressage, généralement mis en œuvre via un système hydraulique servo ou un circuit hydraulique commandé par vanne proportionnelle qui permet à l'ingénieur de presse de définir un profil d'approche multiphasé. Une phase initiale de fermeture lente permet au composé de commencer à se déposer et à l'air de commencer à migrer vers les évents du moule avant qu'une pression de consolidation significative ne soit appliquée. Une phase ultérieure de montée en pression contrôlée poursuit l'expulsion de l'air tout en augmentant progressivement la consolidation. Ce n'est que dans la phase finale qu'une pression de pressage complète est appliquée, auquel cas le matériau a déjà été considérablement désaéré et la fermeture du vide restant est une simple consolidation plutôt qu'une compétition entre l'augmentation de la pression et la migration de l'air.

Conception de ventilation de moule dans les machines de formage par pré-pressage

Le moule utilisé dans une machine de formage par prépressage joue un rôle actif dans le processus d'élimination de l'air grâce à sa conception de ventilation. Contrairement aux moules de presse à chaud, où la ventilation doit être équilibrée par rapport au risque de flash de résine à température élevée, les moules de pré-pressage peuvent être conçus avec une ventilation plus généreuse car le composé froid n'a pas tendance à s'écouler à travers les espaces de ventilation avant d'être suffisamment consolidé. Cela permet aux concepteurs de moules de prépressage d'optimiser la géométrie des canaux d'aération spécifiquement pour les performances d'expulsion de l'air, en positionnant les évents aux points de dernier remplissage de la cavité du moule, les zones où l'air est le plus susceptible d'être emprisonné lorsque le composé se consolide à partir du point de contact initial avec le plateau vers l'extérieur.

La combinaison de profils de vitesse de pressage optimisés et d'une ventilation de moule bien conçue est ce qui rend une machine de formage par pré-pressage véritablement efficace pour éliminer les poches d'air, plutôt que de simplement compacter le composé avec de l'air encore partiellement emprisonné à l'intérieur. Les fabricants qui investissent dans les deux aspects du contrôle programmable du processus dans la machine et de la ventilation technique dans l'outillage du moule obtiennent des compacts pré-pressés avec une porosité résiduelle minimale qui jettent les bases d'un durcissement des plaquettes de frein sans défaut dès l'étape suivante de pressage à chaud.

Quantification de l'élimination des poches d'air : avant et après le pré-pressage

L'efficacité du pré-pressage dans l'élimination des poches d'air peut être quantifiée grâce à la mesure de la densité du compact pré-pressé par rapport à la densité théorique du matériau entièrement consolidé. Un fonctionnement bien optimisé de la machine de formage par prépressage permet d'atteindre des densités compactes comprises entre 85 et 95 pour cent de la densité théorique, par rapport aux 50 à 65 pour cent de la densité théorique typique d'un composé faiblement chargé avant pressage. Cette augmentation de densité représente l'élimination physique de la majorité du volume d'air initialement présent dans l'air de suralimentation composé qui aurait autrement dû s'échapper pendant le cycle de durcissement par pressage à chaud dans des conditions beaucoup moins favorables à son expulsion.

La sélection de la bonne machine de formage de prépressage pour une application spécifique de production de plaquettes de frein nécessite une évaluation systématique des spécifications techniques de la machine par rapport aux exigences du produit fabriqué et de l'environnement de production dans lequel elle fonctionnera. Une machine de formage par prépressage correctement spécifiée pour l'application fournira une qualité de préforme constante sur de longues séries de production avec une intervention de maintenance minimale ; celui qui est mal spécifié, soit sous-capacité pour les besoins de production, soit sur-spécifié pour la complexité du produit, créera des défis continus en matière de gestion des processus qui affecteront à la fois la qualité et la productivité.

Force de pressage et taille du plateau : adapter la capacité de la machine aux exigences du moule

Les paramètres de spécification les plus fondamentaux d'une machine de formage par pré-pressage sont sa force de pression maximale et la surface active du plateau disponible pour le montage du moule. Ces deux paramètres déterminent ensemble la pression de pression maximale que la machine peut appliquer à la surface composée, calculée en tant que force de pression divisée par la surface de la cavité du moule et la plage de tailles de moule qu'elle peut accueillir. Pour le prépressage des plaquettes de frein, les pressions de pressage cibles typiques vont de 30 à 150 mégapascals en fonction de la formulation du composé et des spécifications des plaquettes, des pressions plus élevées étant requises pour les préformes plus denses et plus consolidées et pour les composés avec des proportions plus élevées de particules dures et incompressibles.

Lors de la sélection d'une machine de formage par pré-pressage, assurez-vous que la force de pressage nominale fournit une pression adéquate pour la densité de préforme cible sur toute la gamme de tailles de moules utilisées en production, avec une marge de sécurité qui tient compte de la perte progressive de l'efficacité hydraulique à mesure que les joints et les composants s'usent au cours de la durée de vie de la machine. Les moules multi-empreintes qui pressent simultanément plusieurs préformes de plaquettes de frein pour maximiser le débit nécessitent une force de pression totale proportionnellement plus élevée que les moules à empreinte unique, et les spécifications de la machine doivent tenir compte de la surface totale de la face du moule de la plus grande configuration multi-empreintes utilisée en production.

Type de système hydraulique : conventionnel ou servo-hydraulique

Le type de système hydraulique est l’un des choix de spécifications les plus importants lors de la sélection d’une machine de formage par pré-pressage. Les systèmes hydrauliques conventionnels utilisent des pompes à cylindrée fixe avec des valves de commande tout ou rien ou proportionnelles. Elles sont fiables et relativement simples à entretenir, mais offrent une précision limitée dans le contrôle de la vitesse de pressage et du profil de pression. Les systèmes servo-hydrauliques utilisent des pompes à cylindrée variable entraînées par des servomoteurs, contrôlées par un retour en boucle fermée de capteurs de position et de pression. Ils offrent une précision nettement supérieure dans l'exécution des profils de pressage programmés, une meilleure efficacité énergétique et une réponse plus rapide aux écarts de processus.

Pour la production de plaquettes de frein de haute qualité où la machine de formage de pré-pressage doit exécuter systématiquement les profils précis de fermeture lente et d'accumulation de pression nécessaires à une élimination efficace de l'air et à une densité uniforme, les systèmes servo-hydrauliques offrent un avantage significatif en termes de performances par rapport aux conceptions hydrauliques conventionnelles. La prime d'investissement pour la technologie servo-hydraulique est généralement récupérée grâce à la réduction des taux de rebut, à l'amélioration de la cohérence des préformes et à la diminution de la consommation d'énergie tout au long de la durée de vie de la machine.

Critères de sélection des machines de formage de pré-pressage : tableau de comparaison

Le tableau suivant résume les paramètres de spécification clés pour la sélection des machines de formage de prépressage, avec des conseils sur le niveau de spécification approprié pour les différentes exigences de production.

Niveau d'automatisation et intégration avec la ligne de production

Le niveau d'automatisation approprié dans une machine de formage de prépressage dépend du volume de production, du nombre de spécifications de tampons différentes en production et du degré d'intégration avec la préparation des composés en amont et les opérations de pressage à chaud en aval. Pour des volumes de production inférieurs, une machine de formage de prépressage à commande manuelle avec contrôle PLC de base peut suffire. À des volumes plus élevés, les machines de formage de prépressage semi-automatiques ou entièrement automatisées avec distribution automatisée de composés, chargement et déchargement robotisés des moules et intégration du convoyeur avec les équipements en aval améliorent considérablement le débit et réduisent le coût de la main-d'œuvre et la variabilité associés au fonctionnement manuel.

Technologie Cie., Ltd de machines de Ningbo Delidong. , reconnu comme professionnel Fabricants de machines de formage de pré-pressage dans l'industrie des équipements pour matériaux de friction, propose des machines de formage de prépressage couvrant toute la gamme de niveaux d'automatisation, depuis les machines de base à assistance manuelle adaptées aux petites opérations jusqu'aux cellules entièrement automatisées avec intégration robotique conçues pour les environnements de production à grand volume et multi-spécifications. Le vaste portefeuille de brevets de la société et son statut d'entreprise nationale de haute technologie reflètent l'ampleur des investissements en ingénierie appliqués à la fois à la conception mécanique et aux systèmes d'automatisation de sa gamme de machines de formage de prépressage.

L'étape de pré-pressage de la fabrication des plaquettes de frein n'est pas une fin en soi, c'est une étape de préparation dont le but principal est de créer les conditions de départ optimales pour le processus final de durcissement par pressage à chaud qui suit. Comprendre exactement en quoi le compact pré-pressé diffère d'une charge composée en vrac, et pourquoi ces différences sont si importantes pour la qualité du produit final durci, révèle la véritable valeur d'une machine de formage par pré-pressage dans un processus de fabrication de plaquettes de frein de haute qualité.

Stabilité dimensionnelle et précision de chargement du moule

L’un des avantages pratiques les plus immédiats du prépressage est que le compact résultant est un objet dimensionnellement stable et manipulable plutôt qu’une charge de poudre libre. Un compact de plaquette de frein pré-pressé peut être manipulé, transféré, orienté et chargé dans le moule de presse à chaud en tant que composant discret, avec une forme définie qui correspond à la géométrie de la cavité du moule. Cette maniabilité permet un chargement précis et constant du moule, ce qui est impossible avec de la poudre libre. Le compact peut être positionné avec précision dans le moule, garantissant que toutes les zones de la cavité du moule sont également bien chargées et que toutes les caractéristiques asymétriques de la géométrie du tampon sont correctement orientées par rapport au moule.

Un chargement précis du moule favorise à son tour une densité uniforme dans le tampon durci final. Lorsqu'un moule de presse à chaud est chargé d'un compact pré-pressé qui s'adapte avec précision à la cavité, la presse à chaud doit simplement appliquer la pression de consolidation finale et la chaleur pour le durcissement, elle n'a pas besoin de gérer simultanément le flux de composé nécessaire pour remplir une charge de poudre libre. Cette simplification de la tâche de pressage à chaud permet d'optimiser spécifiquement le cycle de pressage à chaud pour le durcissement plutôt que pour la consolidation et le durcissement simultanés, produisant ainsi un tampon durci plus uniformément avec des propriétés mécaniques plus cohérentes sur toute sa surface.

Adhérence améliorée aux interfaces matérielles

De nombreux modèles de plaquettes de frein intègrent une plaque de support en acier liée au bloc de matériau de friction, avec une couche adhésive appliquée sur la surface de la plaque de support avant le pressage. Lors du pressage direct à chaud à partir d'un composé libre, il est difficile d'obtenir une liaison adhésive solide et uniforme entre le matériau de friction et la plaque de support, car le composé doit couler et se consolider contre la surface adhésive simultanément au processus de durcissement, créant ainsi une compétition entre l'écoulement, l'adhérence et le durcissement qui est difficile à optimiser simultanément.

Le prépressage transforme ce défi. Un compact pré-pressé placé contre la plaque de support enduite d'adhésif dans le moule de presse à chaud présente une surface plane et consolidée avec un bon potentiel de verrouillage mécanique avec la couche adhésive. Dans des conditions de pressage à chaud, la combinaison de la chaleur et de la pression de consolidation finale entraîne un contact intime entre la surface compacte et l'adhésif, avec un mouillage complet de la couche adhésive sur toute la zone de liaison avant que le durcissement de la résine ne verrouille la géométrie de liaison en place. La force de liaison et l'uniformité obtenues grâce à cette séquence de processus dépassent systématiquement ce qui est obtenu par pressage direct à chaud à partir d'un composé libre, ce qui donne des plaquettes de frein présentant un risque de délaminage plus faible et une durée de vie efficace plus longue.

Optimisation du cycle de pressage à chaud grâce à la préparation au pré-pressage

Le cycle de durcissement par presse à chaud est l'étape la plus énergivore et la plus longue de la fabrication des plaquettes de frein. Minimiser sa durée tout en maximisant la qualité du produit durci est l'une des opportunités d'optimisation de processus les plus importantes disponibles pour les fabricants de plaquettes de frein. Une machine de formage par pré-pressage contribue directement à cette optimisation en envoyant un comprimé pré-consolidé et sans air dans la presse à chaud plutôt qu'une charge de poudre libre, ce qui permet au cycle de pressage à chaud de concentrer son énergie thermique et mécanique sur le durcissement plutôt que sur les tâches de compactage et de désaération que la machine de formage par pré-pressage a déjà accomplies.

En termes pratiques, cela signifie que le cycle de pressage à chaud pour les compacts pré-pressés peut généralement être plus court que pour les composés libres chargés directement, car le compact atteint la densité et l'état de surface cibles avec un apport d'énergie total inférieur à celui de la charge libre et peut utiliser un profil de température optimisé de manière plus précise car l'ingénieur de procédé n'est pas obligé de faire un compromis entre la température nécessaire à un bon écoulement du composé et la température appropriée pour un durcissement contrôlé. Le résultat est un produit séché de meilleure qualité, produit en moins de temps avec une consommation d'énergie par unité inférieure : une combinaison qui améliore simultanément la qualité du produit et l'économie de fabrication.

Intégrité structurelle et cohérence des performances dans le produit final

Les améliorations de l'intégrité structurelle résultant de la préparation avant pressage se répercutent directement sur les caractéristiques de performance de la plaquette de frein finie en service. Une densité plus élevée et plus uniforme, obtenue grâce à l'élimination systématique de l'air et à la consolidation contrôlée de la machine de formage par pré-pressage, produit une microstructure de matériau de friction avec une dureté locale plus constante, une distribution plus uniforme des fibres de renforcement et des modificateurs de friction, et une meilleure résistance à l'initiation et à la propagation des fissures de fatigue sous des charges de freinage cycliques.

Cohérence des performances – la stabilité du coefficient de frottement, du taux d'usure et du comportement sonore au sein d'un lot de production et tout au long de la durée de vie des plaquettes individuelles est l'un des attributs de qualité les plus importants sur le plan commercial de tout produit de plaquette de frein. Les clients finaux des applications automobiles, de véhicules commerciaux et ferroviaires ont tous besoin de plaquettes de frein qui se comportent de manière prévisible, s'usent à un rythme connu et conservent leurs caractéristiques de performance jusqu'à la fin de leur durée de vie. La contribution de la machine de formage par pré-pressage à l'uniformité de la microstructure est un facteur clé de cette cohérence des performances, c'est pourquoi l'étape de pré-pressage est devenue une pratique standard dans chaque opération de fabrication de plaquettes de frein techniquement exigeante.

En tant que professionnel Usine de machines de formage de pré-pressage approvisionnant les fabricants de composants de frein sur les marchés nationaux et internationaux, Ningbo Delidong Machinery Technology Co., Ltd. conçoit chaque machine en gardant à l'esprit le contexte complet du processus de fabrication, et pas seulement l'étape de pré-pressage de manière isolée. L'adhésion de l'entreprise au conseil de la China Friction Material Association et ses partenariats à long terme avec les principaux fabricants de plaquettes de frein reflètent une compréhension approfondie de la manière dont les performances des machines de formage par prépressage sont liées à la qualité du produit final dans des environnements de production réels. Avec un support après-vente professionnel comprenant l'installation, la mise en service, la formation des opérateurs et une assistance technique continue, Delidong Machinery garantit que les clients profitent pleinement des avantages en matière de qualité et d'efficacité du prépressage tout au long de la durée de vie opérationnelle de leur équipement.
