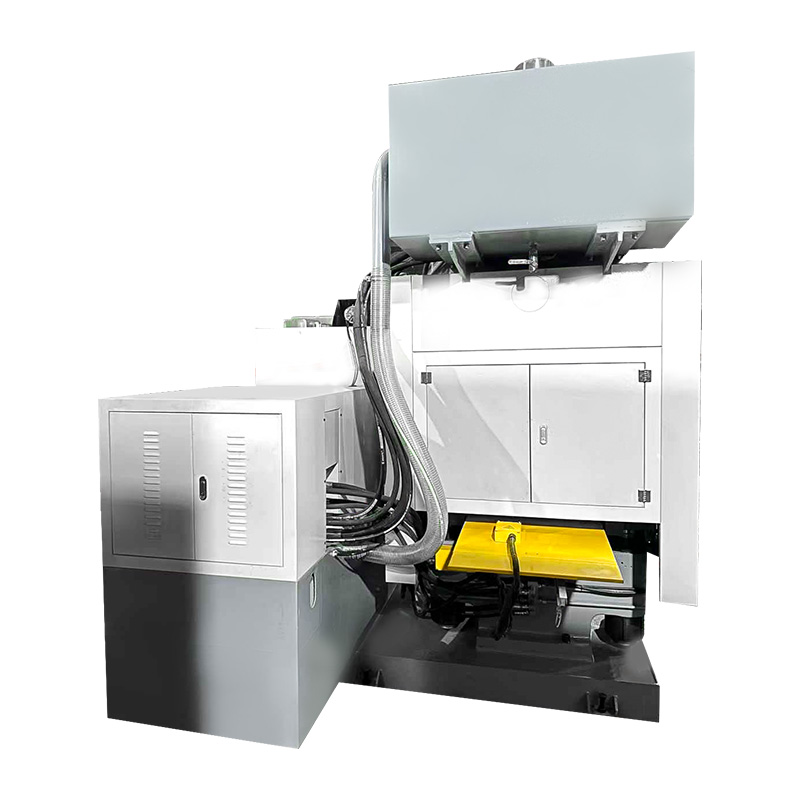

Presse à plaquettes de frein ferroviaire à grande vitesse

La sélection du droit presse à plaquettes de frein ferroviaire à grande vitesse est une décision qui a des conséquences bien au-delà de l’atelier de production. Les plaquettes de frein des rails à grande vitesse sont des composants essentiels à la sécurité. Elles constituent le principal mécanisme par lequel les trains circulant à des vitesses supérieures à 300 kilomètres par heure sont arrêtés de manière contrôlée et la machine qui les fabrique doit être capable de répondre aux normes de précision, de cohérence et de fiabilité les plus exigeantes de l'industrie de fabrication de composants ferroviaires. Une presse à plaquettes de frein ferroviaire à grande vitesse bien choisie n'est pas simplement un outil de production ; c'est le fondement de la capacité d'un fabricant à répondre aux exigences strictes de certification et de qualité que les opérateurs ferroviaires à grande vitesse du monde entier imposent à chaque composant de frein entrant dans leur chaîne d'approvisionnement.

Comprendre ce qui distingue une presse à plaquettes de frein ferroviaire à grande vitesse appropriée d'une machine inadéquate nécessite une connaissance à la fois des exigences techniques du processus de pressage et des exigences spécifiques des spécifications des plaquettes de frein ferroviaire à grande vitesse. Contrairement aux plaquettes de frein conventionnelles destinées aux applications automobiles ou de train léger sur rail, les plaquettes de frein sur rail à grande vitesse doivent fonctionner de manière fiable dans une gamme beaucoup plus large de conditions de fonctionnement, depuis le freinage de service léger à vitesse modérée jusqu'aux arrêts d'urgence à partir de la vitesse maximale, et doivent le faire avec une cohérence en termes de coefficient de frottement, de taux d'usure et de résistance à la compression qui ne laisse aucune place à la variabilité de production qui serait acceptable dans les applications à moindre criticité.

Spécifications du système hydraulique : plage de pression et précision de contrôle

Le système hydraulique est le cœur de performance de toute presse à plaquettes de frein ferroviaire à grande vitesse, et ses spécifications sont le premier critère d’évaluation pour tout acheteur sérieux. La force de pression maximale doit être adaptée aux plus grandes configurations de moules utilisées en production, avec une marge suffisante pour maintenir la cohérence de la pression, car l'usure du moule et la variabilité du composé introduisent des variations mineures de résistance au fil des cycles de production. Pour la production de plaquettes de frein sur rails à grande vitesse, des forces de pression comprises entre 1 000 et 4 000 kilonewtons sont typiques, en fonction de la taille du moule et du nombre de cavités pressées simultanément.

La précision du contrôle de la pression est tout aussi importante. Le système hydraulique doit être capable de créer une pression à un taux contrôlé, en évitant les pics de pression qui provoquent des éclairs composés et des incohérences dimensionnelles, et en maintenant la pression de consigne avec un écart minimal tout au long de la phase de maintien. Les presses à plaquettes de frein ferroviaires à grande vitesse de haute qualité utilisent des systèmes de commande hydraulique en boucle fermée avec des servovalves ou des vannes proportionnelles qui répondent aux retours des capteurs de pression en temps réel, maintenant la stabilité de la pression à un ou deux pour cent du point de consigne. Ce niveau de précision de contrôle est essentiel pour produire des plaquettes de frein présentant la densité uniforme et la précision dimensionnelle qu'exigent les spécifications des trains à grande vitesse.

Système de contrôle de la température : uniformité sur tout le plateau

La production de plaquettes de frein ferroviaires à grande vitesse utilise un moulage par presse à chaud, dans lequel le composé de matériau de friction est pressé à une température élevée, généralement comprise entre 150 et 200 degrés Celsius, pour initier le durcissement de la résine thermodurcissable qui confère à la plaquette finie sa résistance mécanique et sa résistance à l'usure. La qualité du système de contrôle de la température dans une presse à plaquettes de frein ferroviaire à grande vitesse est donc aussi critique que la qualité du système hydraulique, car la non-uniformité de la température sur la surface du plateau crée un durcissement différentiel qui se traduit par des gradients de densité et de dureté dans la plaquette de frein finie.

Les presses à plaquettes de frein ferroviaires à grande vitesse de qualité utilisent des plateaux chauffés électriquement avec plusieurs zones de chauffage contrôlées indépendamment réparties sur la surface du plateau, combinées à des thermocouples de haute précision à plusieurs points de mesure et des boucles de contrôle PID qui gèrent activement l'uniformité de la température. L'objectif est une spécification d'uniformité de température de plus ou moins trois à cinq degrés Celsius sur toute la surface du plateau dans des conditions de fonctionnement, un niveau de performance qui nécessite une conception soignée de l'élément chauffant, une isolation thermique précise de l'ensemble plateau et un système de contrôle capable de compenser les pertes de chaleur qui se produisent au niveau des bords du plateau et des surfaces de contact du moule.

Rigidité du cadre et précision du système de guidage

Le cadre structurel d'une presse à plaquettes de frein ferroviaire à grande vitesse doit transmettre toute la force hydraulique nominale au moule avec une déflexion négligeable, maintenant ainsi l'alignement parallèle des plateaux tout au long de millions de cycles de presse. La déviation du cadre sous charge est une source directe de non-uniformité de la pression. Si les plateaux de la presse s'inclinent même légèrement sous charge, la répartition de la pression sur la face du moule devient non uniforme, un côté ou un coin du moule recevant une pression plus élevée que l'autre. Dans la production de plaquettes de frein sur rails à grande vitesse, où les spécifications d'uniformité de densité sont particulièrement strictes, même de petites inclinaisons des plateaux sont inacceptables.

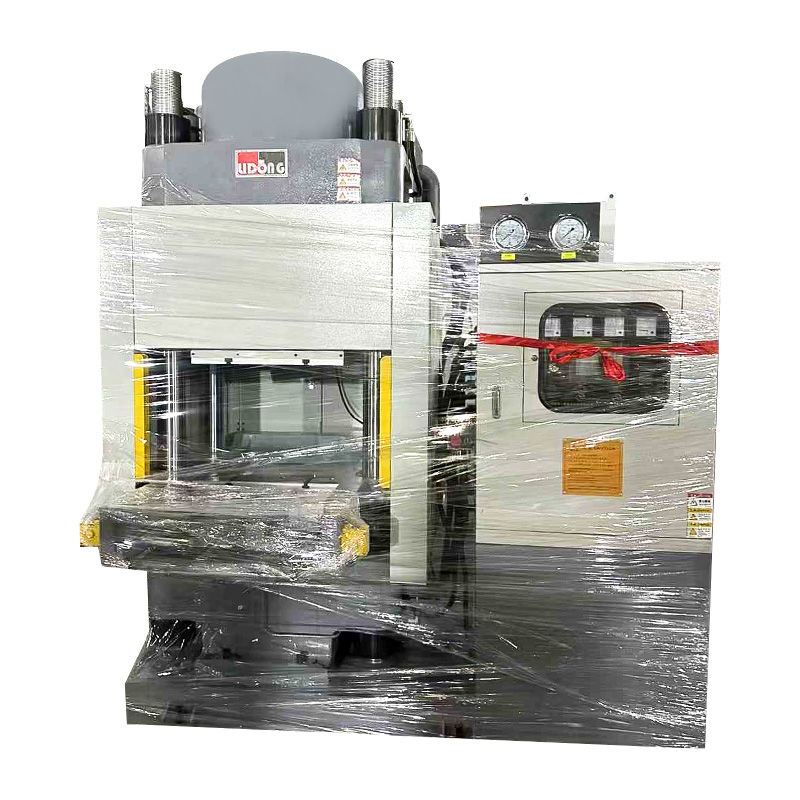

Le système de colonnes de guidage, composé de quatre colonnes usinées avec précision aux coins de la presse, avec des bagues de guidage en bronze ou en composite dans le plateau mobile, constitue le mécanisme mécanique qui maintient le parallélisme du plateau tout au long de la course de la presse. Le diamètre de la colonne, les spécifications de dureté de surface et le système de lubrification qui maintient l'interface de guidage déterminent tous dans quelle mesure le parallélisme des plateaux est maintenu à mesure que la machine accumule les cycles de fonctionnement. Une presse à plaquettes de frein ferroviaire à grande vitesse bien spécifiée conservera sa spécification de parallélisme de plateau d'origine pendant plusieurs millions de cycles avec un entretien programmé, plutôt que de se dégrader progressivement à mesure que l'usure des guides s'accumule.

Système de contrôle et gestion des données de processus

Le système de contrôle d'une presse à plaquettes de frein ferroviaire à grande vitesse moderne est une plate-forme d'automatisation programmable sophistiquée qui gère chaque aspect du cycle de pressage, surveille les paramètres du processus par rapport aux limites spécifiées, génère des alarmes lorsque des écarts se produisent et enregistre des enregistrements complets du processus pour chaque pièce produite. Les plates-formes de contrôle basées sur PLC avec interfaces tactiles intuitives permettent aux opérateurs d'appeler des programmes de pressage spécifiques au produit, de surveiller les données de processus en temps réel pendant le cycle de pressage et de consulter les données de production historiques à des fins d'analyse de la qualité.

Technologie Cie., Ltd de machines de Ningbo Delidong. , reconnu parmi Chine Fabricants de presses à plaquettes de frein sur rail à grande vitesse pour ses capacités d'ingénierie avancées, intègre des systèmes sophistiqués de contrôle et de gestion des données dans ses presses répondant aux exigences de traçabilité des processus et de documentation de qualité qu'exigent les chaînes d'approvisionnement de composants ferroviaires à grande vitesse. La reconnaissance de l'entreprise en tant qu'entreprise nationale de haute technologie reflète la profondeur des systèmes de contrôle et des technologies d'automatisation intégrées dans sa gamme de produits.

La densité uniforme est l'attribut de qualité le plus important d'une plaquette de frein pour rail à grande vitesse, car c'est la propriété physique dont dérivent finalement toutes les autres caractéristiques de performance, la stabilité du coefficient de frottement, la cohérence du taux d'usure, la résistance à la compression et la stabilité thermique. Une plaquette de frein présentant une variation de densité sur son épaisseur ou sur sa face présentera des variations dans toutes ces propriétés de performance, ce qui rendra son comportement en service difficile à prévoir et potentiellement dangereux dans les conditions extrêmes de freinage d'urgence à grande vitesse. Le défi technique d'une presse à plaquettes de frein ferroviaire à grande vitesse est de traduire la force hydraulique de la presse en un champ de contrainte de compression véritablement uniforme dans tout le composé de matériau dans le moule, un défi qui implique une gestion minutieuse de la pression, de la température, du flux de matériau et de la conception du moule simultanément.

La mécanique de la variation de densité dans le moulage par compression

La variation de densité dans les plaquettes de frein moulées par compression provient de deux sources fondamentales : une répartition non uniforme de la pression sur la face du moule et une répartition non uniforme de la température à travers le moule qui amène le composé de matériau à atteindre sa température d'écoulement et de durcissement à différents moments et dans différentes zones. Les deux sources de variation de densité peuvent être traitées par la conception des presses, mais elles nécessitent des solutions d'ingénierie différentes qui doivent être mises en œuvre simultanément pour obtenir la densité uniforme qu'exigent les spécifications des trains à grande vitesse.

La non-uniformité de la pression sur la face du moule est causée par la déflexion du plateau sous charge, le désalignement de la colonne de guidage et le gradient de pression inhérent qui se développe dans les composés de matériaux lorsqu'ils s'écoulent dans la cavité du moule pendant la phase de pressage. Lorsque la presse se ferme et que le composé commence à s'écouler, les zones du moule qui sont remplies en premier développent une pression locale plus élevée que les zones qui se remplissent plus tard, un phénomène dû à la résistance à l'écoulement visqueux du composé et à la géométrie de la cavité du moule. La gestion de ce gradient de pression induit par le débit nécessite une combinaison de conception de moule optimisée et de vitesse de pressage contrôlée qui permet au composé de se distribuer complètement avant que la pression n'atteigne sa valeur finale.

Commande servohydraulique et optimisation du profil de pression

Unvancé presses à plaquettes de frein ferroviaires à grande vitesse utiliser des systèmes servo-hydrauliques dans lesquels un servomoteur entraîne une pompe hydraulique à cylindrée variable plutôt que des systèmes de pompes à cylindrée fixe conventionnels. Les systèmes servo-hydrauliques offrent une précision de contrôle de pression et une vitesse de réponse nettement meilleures que les systèmes conventionnels, car le débit de la pompe peut varier en continu et rapidement en réponse aux retours des capteurs de pression situés sur la face du moule. Cette capacité permet de contrôler la vitesse de pressage et le taux d'accumulation de pression avec une précision qui garantit que le composé s'écoule uniformément pour remplir la cavité du moule avant le début d'un durcissement significatif, minimisant ainsi les gradients de pression induits par le débit qui provoquent une variation de densité.

Le programme de pressage dans une presse à plaquettes de frein ferroviaire à grande vitesse et servocommandée comprend généralement une phase de fermeture lente au début du cycle de pressage où le plateau s'approche du moule à une vitesse faible contrôlée pour permettre au composé de commencer à se distribuer sous une légère pression, suivie d'une phase d'accumulation de pression contrôlée, puis d'une phase de maintien à haute pression où le composé durcit sous une pression maximale. Ce profil de pression optimisé, exécuté avec une précision servo, est l'un des outils les plus efficaces pour obtenir une densité uniforme dans des géométries de moules complexes.

Facteurs d'uniformité de la densité : tableau de comparaison

Le tableau suivant résume les principaux facteurs affectant l'uniformité de la densité dans la production de presses à plaquettes de frein ferroviaires à grande vitesse, avec des notes sur les mécanismes d'ingénierie impliqués et les caractéristiques de conception qui répondent à chaque facteur.

La production de plaquettes de frein à haute résistance et résistantes à l'usure pour les applications ferroviaires à grande vitesse ne consiste pas simplement à presser le bon matériau avec une force suffisante ; elle est le résultat d'un processus de fabrication contrôlé avec précision dans lequel chaque paramètre du cycle de pressage contribue au développement des propriétés microstructurales et mécaniques qui définissent les performances des plaquettes de frein. Comprendre comment une presse à plaquettes de frein ferroviaire à grande vitesse contribue à atteindre la résistance et la résistance à l'usure requises aide les fabricants à comprendre pourquoi la précision du contrôle des processus est si directement liée aux résultats de performance des produits.

La relation entre les paramètres de pressage et les propriétés des matériaux

Les propriétés mécaniques d'un matériau de friction thermodurcissable, la classe de matériau utilisée dans la plupart des plaquettes de frein ferroviaires à grande vitesse, sont développées au cours du processus de pressage à chaud, car le liant en résine thermodurcissable subit une réticulation sous l'effet combiné de la chaleur et de la pression. Le degré de durcissement obtenu lors du pressage détermine la dureté, la résistance à la compression et la stabilité thermique de la plaquette finie, tandis que la densité obtenue lors du pressage détermine sa résistance à l'usure et la stabilité de son coefficient de frottement sous des charges de freinage soutenues.

Un sous-durcissement résultant d'une température de pressage insuffisante, d'un temps de séjour trop court ou d'une pression inadéquate produit une plaquette de frein avec une résistance et une dureté inférieures à celles spécifiées qui est plus susceptible au vitrage de surface et aux fissures de fatigue lors de cycles de freinage répétés à haute énergie. Un durcissement excessif dû à une température excessive ou à un séjour prolongé peut provoquer une dégradation et une porosité de la résine qui réduisent à la fois la résistance et la résistance à l'usure. La fenêtre de pressage optimale, la combinaison de température, de pression et de temps qui produit des plaquettes entièrement durcies à une densité maximale sans dégradation, est étroite, et le maintien du processus dans cette fenêtre nécessite systématiquement le contrôle précis de la température et de la pression que fournissent les presses à plaquettes de frein ferroviaires à grande vitesse de qualité.

Processus de moulage optimisé pour le composé de matériau de friction

Le processus de moulage du composé de friction pour plaquettes de frein ferroviaires à grande vitesse implique plus qu’une simple compression. À mesure que la presse se ferme et que la pression augmente, le composé subit une séquence complexe de changements physiques : les particules de poudre libres se compactent et commencent à s'écouler, l'air emprisonné est expulsé par les évents du moule, la résine thermodurcissable se ramollit et commence à mouiller la fibre de renforcement et les particules de charge, et enfin la résine se réticule lorsque la température de durcissement est atteinte. Chacune de ces étapes nécessite des conditions de processus spécifiques, une vitesse de pressage contrôlée pendant le compactage, une géométrie de ventilation adéquate, une fluidité suffisante au niveau de l'étape d'écoulement et une pression et une température soutenues tout au long de l'étape de durcissement qui doivent être intégrées à la fois dans la conception du moule et dans le programme du cycle de presse.

A presse à plaquettes de frein ferroviaire à grande vitesse avec un profil de pressage entièrement programmable permet à l'ingénieur de procédé de définir des conditions distinctes pour chaque étape de cette séquence : une phase de fermeture lente pour le compactage initial, une rampe de pression contrôlée pour la phase d'écoulement, une application de pression maximale pour le durcissement et un taux de décompression contrôlé pour éviter le délaminage ou le retour élastique de la pièce durcie. Ce niveau de capacité de contrôle du processus est ce qui différencie une presse à plaquettes de frein ferroviaire à grande vitesse conçue pour cette application d'une presse générique qui se trouve être physiquement capable de générer la force requise.

Traitement thermique post-presse et son rôle dans les propriétés finales

Dans certains processus de production de plaquettes de frein ferroviaires à grande vitesse, l'opération de pressage primaire est suivie d'un traitement thermique post-pressage également appelé post-durcissement ou revenu au cours duquel les plaquettes pressées sont maintenues à température élevée dans un four pendant une période définie pour achever la réaction de réticulation et soulager les contraintes internes introduites lors du pressage. Cette étape de post-durcissement prolonge le temps de durcissement effectif au-delà de ce qui est pratique dans le cycle de presse lui-même, permettant d'atteindre un degré de durcissement plus élevé que celui que le pressage à chaud seul peut fournir dans des temps de cycle économiquement viables.

Le rôle de la presse à plaquettes de frein ferroviaire à grande vitesse pour permettre un post-durcissement efficace commence pendant l'opération de pressage elle-même : un patin qui entre dans le four de post-durcissement avec une densité uniforme, une consolidation de surface complète et un pré-durcissement suffisant de l'étape de pressage à chaud développera des propriétés finales plus uniformes et complètes à partir du traitement de post-durcissement qu'un patin avec une variation de densité ou un pré-durcissement inadéquat issu d'une opération de pressage mal contrôlée. La qualité du processus dans la presse est donc la condition préalable à la qualité du processus lors de l'étape de traitement thermique ultérieure.

Vérification de la qualité et traçabilité dans la production de tampons à haute résistance

S'assurer que chaque plaquette de frein pour rail à grande vitesse produite répond aux exigences de résistance et de résistance à l'usure de ses spécifications nécessite non seulement un contrôle du processus pendant la production, mais aussi une vérification systématique de la qualité à plusieurs points d'inspection des matériaux entrants, des contrôles dimensionnels et de poids en cours de processus, ainsi que des essais mécaniques des pièces finies combinés à un système de traçabilité qui relie chaque plaquette testée aux paramètres de processus spécifiques dans lesquels elle a été fabriquée.

En tant qu'usine professionnelle de presses à plaquettes de frein ferroviaires à grande vitesse fournissant des fabricants nationaux et internationaux de composants ferroviaires, Ningbo Delidong Machinery Technology Co., Ltd. conçoit ses presses avec un support intégré d'enregistrement des données et de traçabilité en tant que fonctionnalités standard et non en option, reflétant la compréhension de l'entreprise que la gestion des données de processus fait partie intégrante du système qualité pour la production de composants ferroviaires critiques pour la sécurité. Les partenariats à long terme de Delidong avec les principaux fabricants de composants de frein et sa solide réputation industrielle, soutenue par son adhésion au conseil de la China Friction Material Association, reflètent l'expérience de ses équipements dans des environnements réels de production ferroviaire à grande vitesse. Pour les fabricants à la recherche d'une presse à plaquettes de frein ferroviaire à grande vitesse offrant à la fois les performances techniques requises pour produire des plaquettes répondant aux normes de sécurité ferroviaire les plus exigeantes et l'efficacité de production nécessaire pour rester compétitif sur les marchés mondiaux, la combinaison de capacité d'ingénierie, de qualité de fabrication et de support après-vente complet de Delidong Machinery représente une solution convaincante et éprouvée.
