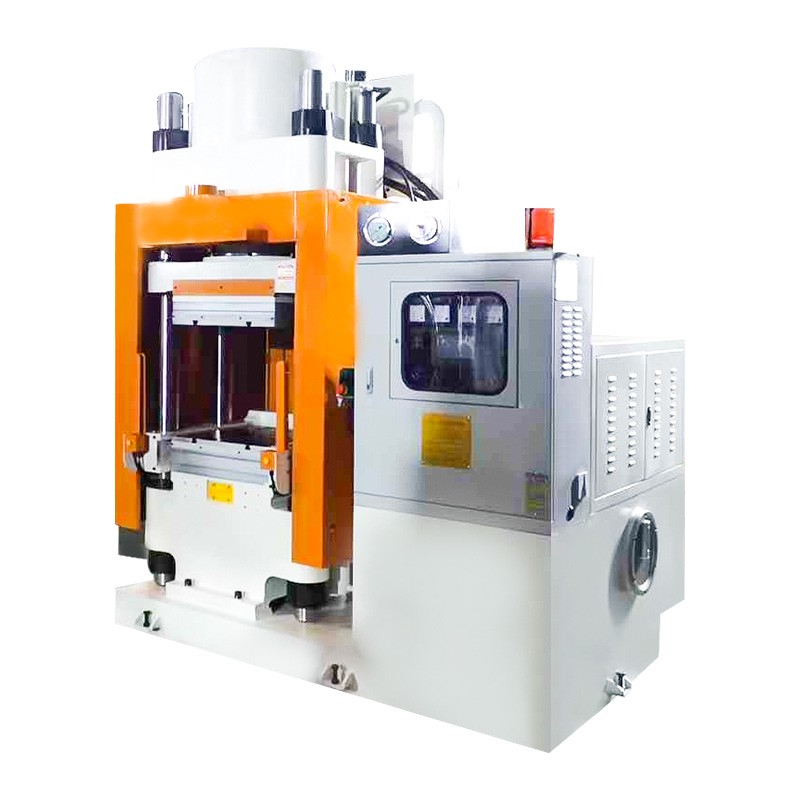

Machine de formage par presse à froid

Dans le processus de fabrication des plaquettes de frein à friction, le formage par presse à froid occupe une position intermédiaire critique entre la préparation des matières premières et le durcissement final par presse à chaud. Un machine de formage par presse à froid est un équipement spécialisé conçu pour compacter un composé de matériau de friction libre en une préforme cohérente et dimensionnellement stable sous une pression hydraulique contrôlée à température ambiante ou proche, sans la chaleur élevée qui entraîne le durcissement de la résine thermodurcissable lors de l'étape finale de pressage à chaud. Comprendre ce que fait une machine de formage par presse à froid et pourquoi cette étape intermédiaire est si précieuse dans la production de plaquettes de frein de haute qualité est le point de départ pour apprécier son rôle dans le processus de fabrication global.

Le composé de matériau de friction utilisé dans la fabrication des plaquettes de frein est un mélange complexe de fibres de renforcement, de modificateurs de friction, de lubrifiants, d'abrasifs et de liants de résine thermodurcissable, généralement sous forme de poudre ou de granulés après mélange. Dans cet état meuble, le composé présente une stabilité dimensionnelle médiocre et une densité locale très variable, ce qui le rend impropre au chargement direct dans un moule de presse à chaud sans pré-consolidation. Le chargement direct d'un composé libre dans un moule pressé à chaud peut entraîner un remplissage irrégulier, un emprisonnement d'air et des gradients de pression pendant le cycle de pressage à chaud qui produisent une variation de densité dans le tampon durci. La machine de formage par presse à froid résout ce problème en pré-consolidant le composé dans une préforme stable avant qu'il n'entre dans la presse à chaud, créant ainsi les conditions d'une densité uniforme et d'un durcissement sans défaut dans l'étape finale.

Le cycle de formage par presse à froid : étape par étape

Le cycle de fonctionnement d'un machine de formage par presse à froid commence par le chargement contrôlé d’une charge précisément pesée de matériau de friction dans la cavité du moule. La précision du poids de charge à ce stade est essentielle. Les variations du poids de charge se traduisent directement par des variations d'épaisseur et de densité dans la préforme finie, qui sont ensuite transmises via l'étape de durcissement par pressage à chaud jusqu'à la plaquette de frein finie. Les machines de formage par presse à froid de qualité utilisent des systèmes automatisés de pesage et de distribution qui fournissent des charges composées dans des tolérances de poids serrées, éliminant ainsi la variabilité introduite par le chargement manuel.

Une fois le moule chargé, la presse à froid ferme le plateau de presse sur le moule à une vitesse contrôlée, appliquant progressivement une pression hydraulique sur la surface du composé. Unu cours de la phase initiale de pressage, les particules libres du composé se réorganisent et s'emballent à mesure que les vides entre les particules sont éliminés. L'air emprisonné dans le composé doit pouvoir s'échapper par le système de ventilation du moule pendant cette phase. Une fermeture trop rapide de la presse emprisonne l'air dans le compact, créant des défauts de porosité qui survivent à l'étape de durcissement à la presse à chaud et apparaissent comme des points faibles dans la plaquette de frein finie.

À mesure que le pressage se poursuit et que les vides interparticulaires se ferment, la pression requise pour obtenir une densification supplémentaire augmente rapidement. La machine de formage par presse à froid applique une pression maximale définie, généralement comprise entre 50 et 200 mégapascals, en fonction de la formulation du composé et des spécifications du tampon, et maintient cette pression pendant une période de séjour contrôlée qui permet aux particules du composé de se consolider complètement. À la fin de la période de séjour, la presse est relâchée à un taux de décompression contrôlé et la préforme formée est éjectée du moule, prête à être transférée à l'étape de durcissement par presse à chaud. L'ensemble du cycle de formage par presse à froid s'effectue généralement en 15 à 60 secondes par cavité, ce qui en fait une opération à haut débit qui peut être adaptée à la capacité de plusieurs unités de presse à chaud en aval.

Composants clés d'une machine de formage par presse à froid

Les principaux composants fonctionnels d'une machine de formage par presse à froid comprennent l'unité de puissance hydraulique, l'ensemble châssis et plateau de presse, le système de moule et d'éjection, le système de contrôle et l'interface de chargement et de distribution du composé. L'unité de puissance hydraulique génère la pression contrôlée qui pilote l'opération de pressage, et ses spécifications de pression nominale maximale, son débit, son type de vanne de commande et son système de refroidissement déterminent la capacité de la machine à exécuter des profils de pression précis sur une gamme de tailles de moules et de types de composés.

Le châssis de la presse doit fournir la rigidité structurelle nécessaire pour transmettre la pleine force hydraulique nominale au moule sans déviation, en maintenant le parallélisme des plateaux tout au long de la course de pressage. La conception et la précision de la colonne de guidage, comme dans toutes les applications de presses, sont essentielles pour obtenir la cohérence de l'alignement des plateaux qu'exige une densité uniforme des préformes. Le système d'éjection du moule qui pousse la préforme formée hors de la cavité du moule à la fin du cycle de presse sans endommager sa surface ou ses bords doit être conçu pour la géométrie spécifique de la préforme et les propriétés du matériau en cours de traitement, car les préformes à ce stade du processus sont mécaniquement fragiles et facilement endommagées par une force d'éjection excessive ou des broches d'éjection mal alignées.

Pressage à froid vs pressage direct à chaud : quand le formage à froid ajoute de la valeur

Tous les processus de production de plaquettes de frein n'incluent pas une étape dédiée de formage par pression à froid. Certains fabricants pressent directement le composé en vrac dans le moule de presse à chaud en une seule étape. Comprendre quand le formage par presse à froid ajoute suffisamment de valeur pour justifier l'étape de processus supplémentaire et l'investissement en équipement est une considération importante pour les ingénieurs de production qui conçoivent ou optimisent une ligne de fabrication de plaquettes de frein. Le formage par presse à froid offre la plus grande valeur dans les applications où le composé de matériau de friction présente de mauvaises caractéristiques d'écoulement qui empêchent un remplissage uniforme du moule sous une charge directe de presse à chaud, où la géométrie des plaquettes de frein est complexe avec des variations d'épaisseur significatives ou des évidements profonds qui créent un remplissage différentiel, où les volumes de production sont suffisamment élevés pour que l'avantage de débit des charges préformées chargées plus rapidement dans les moules de presse à chaud l'emporte sur l'étape de processus supplémentaire, ou lorsque l'uniformité la plus élevée possible de densité et de microstructure est requise par une spécification exigeante. Pour la production de plaquettes de frein de haute qualité pour l'automobile, les véhicules commerciaux et les chemins de fer, toutes ces conditions s'appliquent généralement, ce qui explique l'adoption généralisée des machines de formage par presse à froid dans les principales opérations de fabrication du secteur.

Répartition uniforme du matériau, la disposition uniforme de tous les constituants composés dans tout le volume de la préforme formée, avec une densité et une composition locales constantes en chaque point est le principal résultat de qualité qu'une machine de formage par pression à froid doit fournir. Atteindre une véritable uniformité nécessite une gestion minutieuse de l'ensemble du processus, depuis la préparation du composé jusqu'au chargement du moule, en passant par le pressage et l'éjection, les caractéristiques de conception de la machine travaillant ensemble pour créer des conditions favorisant une distribution uniforme à chaque étape.

Conception de moules et sa contribution à l'uniformité de la distribution

Le moule utilisé dans une machine de formage par pression à froid n'est pas un récipient passif, sa conception influence activement la façon dont le composé se répartit pendant le pressage. La géométrie de la cavité du moule doit être conçue de manière à ce que le composé remplisse uniformément toutes les zones lors de la fermeture de la presse, sans créer de chemins d'écoulement préférentiels qui concentrent le composé dans certaines zones tout en laissant d'autres relativement clairsemées. Pour les géométries de plaquettes de frein comportant des chanfreins, des fentes ou des éléments de fixation, la conception du moule doit tenir compte de la manière dont le composé s'écoule autour de ces éléments sous une charge de pression et garantir que la pression est transmise uniformément à toutes les surfaces.

L'évacuation des moisissures est tout aussi importante pour l'uniformité de la distribution. À mesure que la presse se ferme et que les vides entre les particules s'effondrent, l'air doit pouvoir s'échapper rapidement et uniformément à travers le système de ventilation du moule. Une ventilation inadéquate provoque une contre-pression qui résiste à la consolidation du composé dans les zones mal ventilées, créant ainsi des déficits de densité locaux. Les moules de qualité des machines de formage par pression à froid comprennent des canaux d'aération soigneusement conçus ou des inserts d'aération frittés qui permettent à l'air de s'échapper librement pendant le pressage sans permettre au composé de s'extruder hors de la cavité du moule.

Vitesse de pressage contrôlée et son effet sur le débit du composé

La vitesse à laquelle la machine de formage par pression à froid applique une pression sur le composé a un effet direct et significatif sur la façon dont le composé se répartit uniformément dans le moule. Si la presse se ferme trop rapidement, le composé n'a pas le temps de s'écouler pour remplir les zones éloignées de la cavité du moule avant que la consolidation ne commence, ce qui entraîne des gradients de densité entre des zones centrales bien remplies et des zones périphériques peu remplies. Un pressage rapide emprisonne également l'air à l'intérieur du compact avant qu'il ne puisse s'échapper par le système de ventilation, créant ainsi une porosité qui persiste pendant l'étape de durcissement par pressage à chaud.

A machine de formage par presse à froid Le contrôle programmable de la vitesse de pressage permet à l'ingénieur de presse de définir un profil de pressage en plusieurs phases : une phase d'approche initiale lente qui permet au composé de commencer à se distribuer sous une légère pression, une phase intermédiaire contrôlée qui poursuit la distribution tout en initiant la consolidation, et une phase finale à haute pression qui atteint la densité de préforme cible. Cette approche basée sur les profils de gestion de la vitesse de pressage est l'un des outils les plus efficaces pour obtenir une distribution uniforme sur une large gamme de formulations de composés et de géométries de moules.

Facteurs de performance de distribution uniforme : tableau de comparaison

Le tableau suivant résume les facteurs clés affectant l'uniformité de la distribution des matériaux dans les opérations des machines de formage par presse à froid, en identifiant le mécanisme de chaque effet et les caractéristiques de conception ou de processus qui y répondent.

Le rôle de la préparation composée dans le soutien de l'uniformité de la distribution

La distribution uniforme du matériau dans la sortie de la machine de formage par presse à froid commence en amont dans l'étape de préparation du composé. Un composé de matériau de friction qui a été uniformément mélangé, avec tous les constituants répartis uniformément dans le lot, fournit la condition de départ qui permet à la machine de formage par presse à froid de fournir une qualité de préforme uniforme. Les composés avec ségrégation où les particules les plus lourdes se sont éloignées des plus légères pendant le stockage ou la manipulation produiront des préformes dont la composition varie qui affecte les propriétés de friction et d'usure, quelle que soit la qualité de l'exécution de l'opération de pressage. La machine de formage par presse à froid fonctionne donc plus efficacement dans le cadre d'un système de processus complet dans lequel les pratiques de préparation et de manipulation des composés sont conçues pour maintenir l'uniformité du mélange jusqu'au chargement du moule.

La question de savoir pourquoi le pressage à basse température plutôt que le pressage direct à chaud du composé en une seule étape à haute température produit des plaquettes de frein plus solides et plus fiables est une question qui touche au cœur de la science des matériaux des composites de friction thermodurcissables. La réponse concerne la façon dont les systèmes de résine thermodurcissable réagissent à l'application combinée de chaleur et de pression, et les avantages spécifiques que représente la séparation de ces deux entrées de processus en appliquant d'abord une pression à basse température, puis en appliquant de la chaleur au cours d'une étape de durcissement dédiée ultérieure, permettant d'obtenir la densité et l'intégrité structurelle les plus élevées possibles dans le tampon fini.

Le comportement de la résine thermodurcissable à basse et haute température

Résines thermodurcissables, les systèmes de liants utilisés dans pratiquement tous les composés de plaquettes de frein haute performance subissent un comportement viscosité-température caractéristique qui est essentiel pour comprendre pourquoi le pressage à basse température est avantageux. A température ambiante, la plupart des résines thermodurcissables sont solides ou semi-solides, avec une viscosité élevée qui empêche un écoulement important. À mesure que la température augmente, la résine passe par une phase de ramollissement où la viscosité chute et la résine devient suffisamment fluide pour mouiller les surfaces des fibres de renforcement et des particules de charge et pour s'écouler sous pression. À des températures plus élevées, la réaction de réticulation commence et la résine se transforme de manière irréversible d’un liquide visqueux à un solide thermodurci rigide.

Dans un processus de pressage direct à chaud en une seule étape, le composé est chargé dans un moule chauffé où il est simultanément pressé et durci. Le problème de cette approche est que la résine commence à durcir avant que le composé ait eu la possibilité de se consolider complètement et d'atteindre une densité maximale sous pression. Une fois le durcissement commencé, la viscosité croissante de la résine résiste à l'écoulement nécessaire à une densification complète, et tous les vides ou zones de faible densité présents au début du durcissement se coincent dans la structure du tampon fini. La machine de formage par presse à froid évite ce problème en consolidant le composé à une densité maximale avant tout durcissement, garantissant ainsi que l'étape de durcissement par presse à chaud commence avec une préforme entièrement dense et sans vide plutôt qu'avec une charge lâche et partiellement consolidée.

Réduction des défauts grâce à la pré-consolidation

Les défauts les plus couramment observés sur les plaquettes de frein produites sans étape de pressage à froid : porosité, délaminage, vides superficiels et fissures internes sont tous liés à une consolidation incomplète lors de la phase de pressage. En appliquant une pression contrôlée au composé à basse température dans une machine de formage par pression à froid avant le début du durcissement, ces défauts sont traités à la source. La porosité est éliminée car le temps de séjour complet du cycle de pressage à froid est disponible pour l'expulsion de l'air et la fermeture des vides sans l'effet concurrent du durcissement de la résine qui gèlerait les vides en place. La tendance au délaminage est réduite car la préforme entre dans la presse à chaud sous la forme d'un compact lié de manière cohérente plutôt que d'une charge lâche qui doit être consolidée et liée simultanément.

Les améliorations de résistance obtenues grâce à la préconsolidation par formage par presse à froid sont mesurables et significatives. Les plaquettes de frein produites par formage par presse à froid suivi d'un durcissement par presse à chaud présentent systématiquement une résistance à la compression plus élevée, une résistance au cisaillement plus élevée au niveau de la ligne de liaison du matériau de friction à la plaque de support et une résistance améliorée à la fissuration par fatigue thermique par rapport aux plaquettes équivalentes produites par pressage à chaud direct. Ces améliorations de propriétés se traduisent directement par une durée de vie plus longue, des performances de freinage plus constantes tout au long de la durée de vie de la plaquette et un risque moindre de défaillance prématurée dans les applications exigeantes.

Durcissement optimisé lors de l'étape suivante de pressage à chaud

Lorsqu'une préforme pressée à froid entièrement consolidée est chargée dans le moule de presse à chaud, le processus de durcissement commence à partir d'une condition de départ beaucoup plus favorable qu'avec une charge de composé lâche. La résine a déjà été mise en contact intime avec toutes les fibres de renfort et les particules de charge lors de la consolidation par pression à froid, de sorte que lorsque la chaleur est appliquée, la résine peut commencer immédiatement à réticuler sans qu'il soit nécessaire de mouiller au préalable des surfaces préalablement sèches. Cela signifie que le cycle de pressage à chaud peut être plus court et peut utiliser un profil de température contrôlé plus précisément et optimisé pour le durcissement plutôt que pour la consolidation et le durcissement simultanés, ce qui produit à son tour un tampon durci plus uniformément avec des propriétés mécaniques plus cohérentes.

Ningbo Delidong Machines Technology Co., Ltd ., un professionnel Fabricants de machines de formage par presse à froid avec une vaste expérience dans les équipements de production de matériaux de friction, conçoit ses machines de formage par presse à froid spécifiquement pour optimiser les conditions de préconsolidation qui permettent ce résultat supérieur de durcissement par presse à chaud. L'expertise en ingénierie de l'entreprise, soutenue par de multiples brevets d'invention et son statut d'entreprise nationale de haute technologie, se reflète dans le contrôle de pression de précision, les profils de pressage programmables et les systèmes automatisés de chargement de composés intégrés dans sa gamme de produits de machines de formage par presse à froid.

Résistance à l'usure et à la solidité à long terme : l'avantage de la presse à froid

Les améliorations de résistance apportées par le formage par presse à froid s'étendent au-delà des propriétés mécaniques initiales du tampon fini ; elles influencent également la manière dont les propriétés du tampon évoluent au cours de sa durée de vie. Une plaquette avec une densité initiale plus élevée et un durcissement de résine plus complet et plus uniforme est plus résistante à la fatigue de compression qui s'accumule dans les plaquettes de frein lors de cycles de freinage répétés à haute énergie. La microstructure plus dense et sans vide résiste aux mécanismes d'initiation et de propagation des fissures qui provoquent une perte progressive de résistance en service, maintenant ainsi l'intégrité structurelle du patin pendant une proportion plus longue de sa durée de vie totale.

La résistance à l’usure bénéficie également de la microstructure améliorée obtenue grâce au formage par pression à froid. Une densité plus élevée signifie que la surface de friction présente plus de matériau par unité de surface à l'interface de freinage, réduisant ainsi le taux d'usure par cycle de freinage. Une répartition plus uniforme des particules abrasives dures sur toute la section transversale du patin garantit que la surface de friction conserve une topographie de surface constante au fur et à mesure de son usure, plutôt que de développer des zones dures et molles localisées qui provoquent des motifs d'usure inégaux et une instabilité du coefficient de frottement. Pour les applications où une durée de vie constante et prévisible des plaquettes de frein est une exigence de performance clé, comme c'est le cas pour toute la gamme d'applications automobiles, de véhicules commerciaux et ferroviaires, la contribution de la machine de formage par presse à froid à la résistance à l'usure est un avantage direct et pratiquement significatif.

En tant qu'usine professionnelle de machines de formage par presse à froid avec une solide expérience dans la fourniture de fabricants de composants de frein tant au niveau national qu'international, Ningbo Delidong Machinery Technology Co., Ltd. combine des capacités d'ingénierie avec un service après-vente réactif, y compris l'installation, la formation et la disponibilité des pièces de rechange pour garantir que les clients conservent tous les avantages de performance de leur équipement de formage par presse à froid tout au long de sa durée de vie opérationnelle. L'adhésion de l'entreprise à la China Friction Material Association et ses partenariats industriels de longue date reflètent la validation pratique de ses machines de formage par presse à froid dans des environnements de production réels, ce qui en fait un partenaire fiable pour les fabricants cherchant à améliorer la qualité de leurs plaquettes de frein grâce à un processus de préconsolidation par presse à froid.
