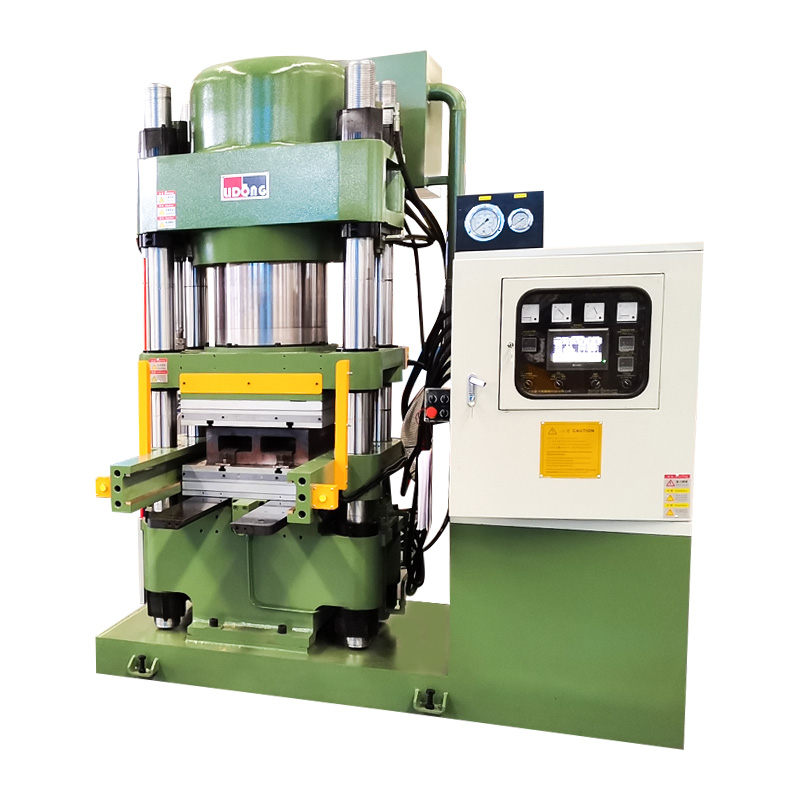

Machine de presse à patins de frein de train

Un presse à patins de frein de train est un élément essentiel de l'équipement de fabrication dont les performances déterminent directement la qualité, la cohérence et la fiabilité à long terme des mâchoires de frein qu'il produit. Les mâchoires de frein des trains fonctionnent sous des contraintes mécaniques extrêmes, absorbant l'énergie cinétique des véhicules ferroviaires lourdement chargés circulant à grande vitesse et les conséquences d'une mâchoire de frein de qualité inférieure en service peuvent être graves. Cela fait de la sélection de la bonne presse à mâchoires de frein pour train l'une des décisions d'approvisionnement les plus importantes qu'un fabricant de composants de frein puisse prendre. Comprendre quelles caractéristiques sont vraiment importantes et pourquoi est la base d’une décision d’achat éclairée.

La fonction principale d'une presse à mâchoires de frein de train est d'appliquer une pression hydraulique contrôlée et constante à un composé de matériau composite ou de friction placé dans un moule usiné avec précision, formant ainsi le matériau en une mâchoire de frein finie avec la densité, les dimensions et les propriétés mécaniques correctes. Chaque caractéristique de conception d'une presse à mâchoires de frein de train de qualité est orientée vers l'obtention de ce résultat de manière fiable, répétée et avec un minimum de déchets sur des séries de production prolongées. Les caractéristiques qui distinguent les machines hautes performances des machines adéquates peuvent être regroupées en quatre catégories principales : conception du système de pression, rigidité structurelle, capacité du système de contrôle et compatibilité des moules.

Conception du système sous pression : technologie des cylindres d’huile flottants

Le système de pression hydraulique est le cœur de toute presse à mâchoires de frein de train, et la conception de l'agencement des cylindres d'huile est le différenciateur le plus techniquement important entre les produits concurrents. Les presses conventionnelles utilisent des cylindres à position fixe qui appliquent une force dans une seule direction, ce qui crée un risque inhérent de répartition inégale de la pression sur la face du moule, en particulier dans les moules multi-empreintes utilisés pour la production en grand volume. Cette irrégularité se manifeste par une variation de densité dans le segment de frein fini, ce qui produit à son tour des caractéristiques d'usure incohérentes et une défaillance potentiellement prématurée en service.

La conception du cylindre d’huile flottant répond fondamentalement à cette limitation. Dans un agencement de cylindre flottant, le cylindre est libre de s'auto-aligner par rapport à la surface du moule lorsqu'une pression est appliquée, compensant automatiquement les variations mineures de l'épaisseur du matériau, l'usure du moule et les tolérances dimensionnelles qui s'accumulent au fil du temps dans tout environnement de production. Le résultat est une répartition de la pression qui reste constante sur toute la face du moule tout au long du cycle de pressage, indépendamment de l'état spécifique de chaque moule individuel ou des légères variations qui surviennent inévitablement entre les lots de production. Pour la production de mâchoires de frein de train où les exigences de cohérence dimensionnelle et de densité sont strictement spécifiées, la conception du cylindre d'huile flottant n'est pas une fonctionnalité de luxe mais une nécessité technique fondamentale.

Rigidité structurelle et construction du cadre

Le châssis d'une presse à mâchoires de frein de train doit résister à la pleine force de pression hydraulique avec une déviation négligeable tout au long de millions de cycles de presse au cours de la durée de vie opérationnelle de l'équipement. La déformation du cadre sous charge est l'ennemi d'une qualité constante du produit : même de petites quantités de flexion dans le cadre de la presse se traduisent directement par des irrégularités de répartition de la pression sur la face du moule. Les presses à mâchoires de frein de train de qualité utilisent une construction à cadre en acier soudé de gros calibre avec des colonnes de guidage et des plateaux usinés avec précision qui maintiennent les tolérances d'alignement sous pleine charge nominale.

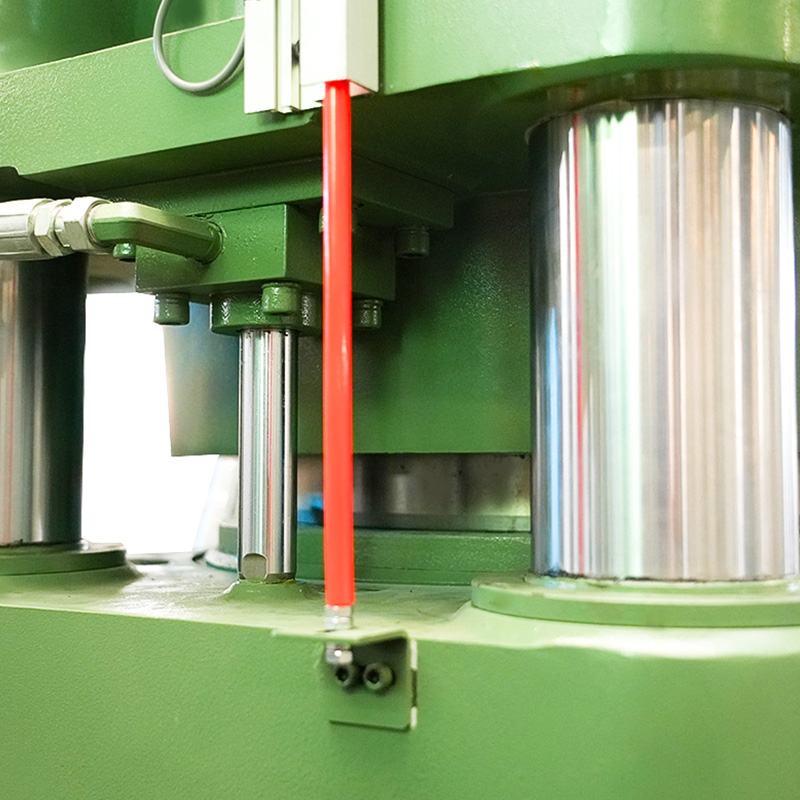

Le système de colonnes de guidage, généralement composé de quatre colonnes disposées aux coins du plateau de presse, est particulièrement important pour maintenir l'alignement parallèle du plateau tout au long de la course de presse. Le diamètre de la colonne, la dureté de la surface et la conception du système de lubrification contribuent tous au maintien à long terme de la précision de l'alignement. Dans une presse à mâchoires de frein de train bien conçue, l'usure de la colonne de guidage est prévisible et gérable grâce à une maintenance programmée, plutôt qu'une source imprévisible de variation de la qualité du produit.

Capacité du système de contrôle et programmabilité des processus

Les presses à mâchoires de frein de train modernes sont équipées de systèmes de contrôle programmables qui permettent aux opérateurs de définir et de stocker des programmes de pressage complets spécifiant les profils de pression hydraulique, les réglages de température, la durée de pressage, le temps de séjour à la pression maximale et les taux de décompression. La capacité de stocker et de rappeler ces programmes avec précision est essentielle pour les environnements de production où plusieurs spécifications de mâchoires de frein sont fabriquées sur la même machine, et où la cohérence des processus d'une équipe à l'autre et d'un opérateur à l'autre est une exigence de qualité.

Undvanced PLC-based control systems with touchscreen interfaces allow process parameters to be set with precision, monitored in real time, and logged automatically for quality traceability purposes. Alarm and fault detection systems that identify deviations from programmed parameters during the pressing cycle and stop the machine before a defective part is produced are a significant quality assurance feature that reduces scrap and rework costs in high-volume production.

Compatibilité des moules et systèmes de changement rapide

Un train brake shoe press machine is only as versatile as its ability to accommodate the range of mold configurations required for the brake shoe specifications in production. Key considerations include the maximum mold size the machine can accept, the daylight opening between platens when the press is fully open, the platen surface area, and the mold mounting and alignment system used. Quick-change mold systems with standardized mounting interfaces, hydraulic mold clamping, and pre-set alignment features reduce mold changeover time significantly compared to manual bolt-down systems, which has a direct impact on production scheduling flexibility and overall equipment effectiveness.

Une répartition constante de la pression est sans doute l'exigence de performance la plus importante d'une presse à mâchoires de frein de train, car il s'agit du mécanisme physique par lequel tous les attributs de qualité clés de la précision dimensionnelle des mâchoires de frein finies, de la densité du matériau, de la résistance mécanique et des caractéristiques d'usure sont établis. Comprendre les principes d'ingénierie qui sous-tendent la cohérence de la pression dans la conception des presses révèle pourquoi certaines caractéristiques techniques ne sont pas négociables dans les équipements de production de haute qualité.

La physique de la répartition de la pression dans le moulage par compression

Quand un presse à patins de frein de train se ferme sur un moule chargé, la force hydraulique appliquée par le vérin doit être transmise uniformément au composé de matériau à travers le plateau et la structure du moule. Dans un système idéal, chaque point de la face du moule reçoit exactement la même pression par unité de surface. En pratique, pour atteindre cet idéal, il faut accorder une attention particulière à la déflexion du plateau, à l'alignement des cylindres, à la conception du moule et aux caractéristiques d'écoulement du composé dans la cavité du moule.

La déflexion du plateau est l’une des sources les plus importantes de non-uniformité de pression dans les presses. Lorsqu'une force hydraulique est appliquée au centre d'un plateau (par un seul cylindre central, comme dans de nombreuses conceptions conventionnelles), le plateau se plie légèrement, le centre fléchissant davantage que les bords. Cette déviation signifie que le matériau au centre du moule reçoit plus de pression que le matériau sur les bords, ce qui donne lieu à un sabot de frein avec une densité plus élevée au centre qu'à la périphérie. Dans les moules multi-empreintes, cet effet signifie que les cavités positionnées au centre du moule produisent des pièces plus denses que celles situées sur les bords, une incohérence systématique difficile à éliminer par le seul ajustement du processus.

Comment la conception du cylindre flottant résout le problème d’alignement

La conception du vérin d'huile flottant utilisée dans les presses à mâchoires de frein de train hautes performances aborde simultanément les aspects d'alignement et de répartition de la charge liés à la cohérence de la pression. En permettant au cylindre de s'aligner automatiquement sur la face du moule plutôt que d'être fixé dans une position qui pourrait ne pas correspondre parfaitement à l'orientation du moule, la conception flottante garantit que le vecteur de force hydraulique est toujours perpendiculaire à la surface du moule. Cela élimine les composantes de force latérale qui se développent lorsqu'un cylindre fixe appuie contre un moule qui n'est pas parfaitement perpendiculaire aux composantes de l'axe du cylindre, qui créent une contrainte de cisaillement dans le composé de matériau et contribuent aux gradients de densité dans la pièce finie.

Dans les applications de moules multi-empreintes, certaines conceptions de presses à mâchoires de frein de train utilisent plusieurs vérins hydrauliques à commande indépendante, un par cavité de moule ou un par section d'un grand moule, plutôt qu'un seul cylindre central. Cet agencement permet d'ajuster individuellement la pression appliquée à chaque cavité ou section, compensant ainsi les variations d'usure du moule et les différences d'écoulement des composés de matériaux qui se développent dans des zones spécifiques d'un grand moule au cours de sa durée de vie.

Uniformité de la température et son rôle dans la réponse à la pression

Dans les applications de presse à chaud où le composé des mâchoires de frein est pressé à température élevée pour initier la réaction de vulcanisation ou de durcissement qui confère à la pièce finie ses propriétés mécaniques, l'uniformité de la température sur toute la face du moule est aussi importante que l'uniformité de la pression. Les gradients de température à travers le plateau du moule amènent le composé de matériau à atteindre sa température de durcissement à différents moments dans différentes zones du moule, ce qui entraîne des différences dans les caractéristiques d'écoulement, le degré de durcissement et, finalement, dans la densité et les propriétés mécaniques du segment de frein fini.

Les presses à mâchoires de frein de train de qualité pour les applications de presse à chaud utilisent des plateaux chauffés électriquement avec plusieurs zones de chauffage indépendantes, une détection de température en plusieurs points sur la surface du plateau et des boucles de contrôle de température PID (proportionnelle-intégrale-dérivée) qui maintiennent les températures de consigne avec précision. La combinaison d'une température uniforme et d'une pression hydraulique constante crée les conditions d'une production de mâchoires de frein véritablement cohérente sur toute la surface des grands moules et sur des séries de production étendues.

Tableau de comparaison des performances de distribution de pression

Le tableau suivant compare les caractéristiques de performance de distribution de pression de différentes approches de conception de cylindre utilisées dans les presses à mâchoires de frein de train, mettant en évidence les compromis techniques entre les conceptions conventionnelles et avancées.

Le passage des presses à mâchoires de frein à commande manuelle aux presses à mâchoires de frein automatisées représente l'une des améliorations de capacités les plus importantes disponibles pour les fabricants de composants de frein. L'automatisation dans le contexte du pressage des mâchoires de frein englobe un large éventail de technologies depuis le contrôle PLC de base du cycle de presse jusqu'aux cellules de fabrication entièrement intégrées avec manipulation robotisée des matériaux, chargement et déchargement automatisés des moules, mesure de la qualité en cours de processus et gestion des données de production en temps réel. Chaque niveau d'automatisation offre des avantages d'efficacité spécifiques, et comprendre toute l'étendue de ce qu'offrent les systèmes automatisés aide les fabricants à identifier où l'investissement en automatisation apportera le meilleur retour sur investissement.

Optimisation du temps de cycle grâce à des profils de presse programmés

L'avantage d'efficacité le plus immédiat de l'automatisation dans une presse à mâchoires de frein de train est la capacité d'exécuter des profils de cycle de presse optimisés avec une précision et une répétabilité que l'opération manuelle ne peut égaler. Un cycle de pressage comprend généralement une phase d'approche rapide (au cours de laquelle le plateau se déplace rapidement vers le moule avant le contact avec le matériau), une phase de pressage contrôlée (au cours de laquelle la pression est créée à une vitesse spécifiée), une phase de maintien (au cours de laquelle la pression maximale est maintenue pendant une durée spécifiée pour permettre l'écoulement du matériau et le durcissement initial) et une phase de décompression contrôlée (au cours de laquelle la pression est relâchée à une vitesse qui empêche le délaminage ou les défauts de surface dans la pièce finie). Les machines à commande manuelle s'appuient sur le jugement de l'opérateur et le temps de réponse pour exécuter ces phases, ce qui introduit une variabilité dans la durée du cycle et les paramètres du processus qui affecte directement la cohérence du produit.

Unn automated train brake shoe press machine executes each phase of the pressing cycle according to programmed parameters, with response times measured in milliseconds rather than the seconds that characterize manual intervention. This precision allows cycle times to be minimized using the shortest dwell time that consistently produces parts meeting specification, rather than the conservative dwell times that operators tend to use manually to ensure conformance which directly increases machine throughput without compromising product quality.

Utilisation des matériaux et réduction des déchets

Unutomated systems optimize material utilization in train brake shoe press machine operations by ensuring that the precise specified charge weight of compound is used for each pressing cycle, and that the pressing parameters are executed consistently enough to minimize the production of out-of-specification parts that must be scrapped or reworked. Manual operations are prone to charge weight variation operators loading compound by hand introduce weight variations that result in dimensional variation in the finished part and to process parameter variation that increases the scrap rate.

Unutomated compound loading systems using weigh-dispensing hoppers or pre-weighed compound charges eliminate charge weight variation at the source. Combined with the process consistency delivered by programmed press cycle control, this automation reduces material waste from scrap and rework to a fraction of what is typical in manual operations. For a material as costly as high-performance friction compound, this waste reduction represents a significant direct cost saving that contributes meaningfully to the economics of automated train brake shoe press machine investment.

Intégration avec les systèmes de surveillance de la qualité et de traçabilité

Unutomated train brake shoe press machines generate process data hydraulic pressure curves, temperature logs, cycle time records, and deviation alerts for every part produced. This data can be captured automatically and linked to part identification through barcode or RFID systems, creating a complete traceability record that connects every finished brake shoe to the specific process parameters under which it was produced. This traceability capability is increasingly required by railway industry quality standards and by end customers who need confidence in the manufacturing process behind safety-critical components.

Ningbo Delidong Machinery Technology Co., Ltd. est un fabricant professionnel de machines de presse à mâchoires de frein de train en Chine doté de capacités d'ingénierie étendues dans les systèmes de presse automatisés pour la production de composants de freins ferroviaires. La société détient plusieurs brevets d'invention et de modèles d'utilité et a été reconnue comme une entreprise nationale de haute technologie qui reflète l'ampleur de l'investissement en ingénierie derrière sa gamme de produits de presses à sabots de freins de train automatisées. Les machines de Delidong intègrent un contrôle PLC avancé, une surveillance des processus en temps réel et des systèmes d'enregistrement des données qui répondent aux exigences de traçabilité de qualité des clients de l'industrie ferroviaire.

Intégration robotique et automatisation complète des cellules de production

Les installations automatisées de presses à mâchoires de frein de train les plus avancées intègrent la presse elle-même dans une cellule de fabrication complète avec une manipulation robotisée des matériaux, un chargement automatisé des composés à partir du stockage en vrac, un chargement et un déchargement robotisés des moules, une vérification dimensionnelle en cours de processus et un tri automatisé des pièces conformes et non conformes. Ces cellules entièrement automatisées fonctionnent en continu avec une intervention minimale de l'opérateur, maximisant le temps de presse productif et éliminant le coût de la main-d'œuvre et la variabilité associés aux opérations de manutention manuelle.

L'automatisation complète permet également un fonctionnement cohérent sur plusieurs équipes sans la variation de performances qui se produit entre les opérateurs ayant des niveaux de compétence et d'expérience différents. Dans les environnements de production à grand volume où une seule presse à mâchoires de frein de train peut produire des milliers de pièces par équipe, les avantages de cohérence de l'automatisation complète se traduisent directement par des taux de défauts plus faibles, un rendement plus élevé et un coût global par pièce inférieur à celui que n'importe quel niveau d'opération manuelle peut atteindre.

Efficacité à long terme : maintenance, disponibilité et durée de vie de l'équipement

Unutomated train brake shoe press machines are typically designed with predictive and preventive maintenance systems that monitor key components hydraulic pressure, oil temperature, cylinder seal condition, guide column lubrication, and electrical system performance and alert maintenance personnel to developing issues before they cause unplanned downtime. This condition-monitoring capability transforms maintenance from a reactive activity to a proactive one, which has a major impact on equipment availability and production schedule reliability.

Uns a professional Usine de presse à patins de frein de train desservant les marchés nationaux et internationaux, Delidong Machinery fournit un support après-vente complet comprenant l'installation, la formation des opérateurs, des programmes de maintenance préventive et la disponibilité des pièces de rechange qui garantissent aux clients de conserver les avantages d'efficacité de leur équipement automatisé tout au long de sa durée de vie opérationnelle. L'engagement de l'entreprise en matière de support technique, soutenu par sa solide réputation dans l'industrie et ses partenariats à long terme avec les principaux fabricants de composants de freins, en fait un partenaire fiable pour les producteurs de composants ferroviaires qui investissent dans la technologie des presses automatisées. L'amélioration continue grâce à l'intégration des derniers concepts de conception mondiaux garantit que les presses à mâchoires de frein de train de Delidong maintiennent des performances et une stabilité élevées au fil des années de service de production exigeant.
